InWall

VetroIn

Scritto da Redazione The Plan -

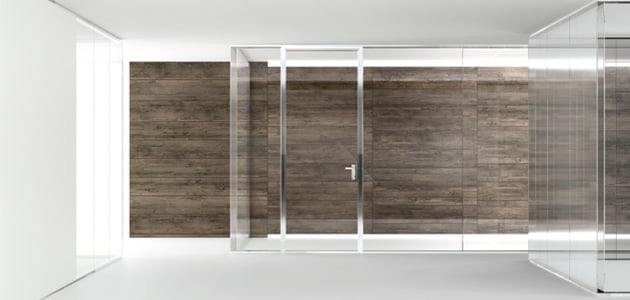

INWALL è una parete interna mobile con sola funzione di separazione composta da profili strutturali in alluminio estruso e pannelli di tamponamento in vetro, legno o metallo. Ha uno spessore di 85 mm e si caratterizza per il rivoluzionario vetro strutturale a filo esterno con fissaggio ad incastro senza colla o biadesivo per il livellatore/compensatore progettato per assorbire assestamenti strutturali o sollecitazioni sismiche.
Il “vetro INWALL” grazie all’incastro brevettato e non impiegando collanti, garantisce una tenuta meccanica tra lastre e profili sicura e stabile nel tempo. La parete è proposta in quattro versioni: doppio vetro, mono vetro asimmetrico, cieca e acustica. I profili a pavimento e soffitto, sono realizzati in estrusi di alluminio in lega 6060 UNI 9006/1 e consentono il perfetto livellamento orizzontale, ± 17,5 mm.
Le regolazioni alla base, ± 10 mm, sono garantite da piedini livellatori a tre elementi, realizzati in materiale plastico strutturale.
Quelle sommitali sono effettuate agendo sul livellatore/compensatore a molla che permette una regolazione standard di ± 7,5 mm e una compensazione dinamica di ± 9 mm. Le partenze a parete telescopiche consentono di assorbire fuori piombo fino a 15 mm.
I moduli vetrati sono costituiti da lastre stratificate di sicurezza in spessore standard 6+0,38+6 mm, o ad elevato abbattimento acustico con pvb di interposizione da 0,76 mm. Gli incastri dei vetri con i profili di base e sommitali avvengono mediante guarnizioni brevettate che si inseriscono in apposite cave praticate sui bordi inferiori e superiori delle lastre. Quelle superiori sono coestruse e hanno funzione stabilizzante, quelle inferiori in mono estrusione fanno da appoggio e da base di scorrimento per l’allineamento delle lastre.
Le connessioni verticali sono realizzate, senza impiego di collanti, mediante guarnizioni coestruse a scomparsa incastrate in apposite cave poste lungo i bordi del vetro. Tale soluzione migliora le prestazioni di fono isolamento e facilita le operazioni di montaggio e smontaggio della parete. I moduli ciechi in legno sono realizzati con pannelli in truciolare nobilitato su entrambe le facce con carta melamminica e rifiniti perimetralmente con bordi in ABS, sp=10/10 mm. I moduli acustici presentano da un lato pannelli metallici microforati, verniciati a polveri epossidiche, dotati di TNT di sigillatura e materassini interni in materiale assorbente, per garantire prestazioni di fonoassorbimento. Le giunzioni d’angolo, a due e tre vie, sono fisse e realizzate interponendo tra le lastre di vetro profili in policarbonato ad incastro. Le porte sono a battente in spessore di parete con vetro a filo esterno, singolo o doppio, o in legno tamburato. La collezione si caratterizza, inoltre, per porte a scorrimento interno, con ante a vetro singolo, doppio e in legno. Entrambe le tipologie sono previste ad anta singola e doppia. Gli stipiti sono realizzati in profili estrusi in alluminio, le guarnizioni di battuta in pvc di colore grigio.
Le ante a battente in vetro di sicurezza sono intelaiate con profili perimetrali in alluminio progettati per accogliere, al traverso superiore, un chiudiporta ad incasso e, a quello inferiore, una ghigliottina acustica. Le cerniere sono a bilico con apertura a 180° e regolazione esterna. Le ante in legno sono tamburate e bordate perimetralmente con profilo in alluminio. L’anta è dotata di chiudiporta ad incasso e ghigliottina acustica. Le porte scorrevoli presentano ante in vetro di sicurezza singolo centrale e doppio o in legno tamburato. Il perfetto scorrimento interno è garantito da carrelli ammortizzati in apertura e chiusura. Lo spazio compreso tra anta e telaio è sigillato da spazzoline in materiale plastico morbido di colore grigio. Migliori prestazioni di fonoabbattimento sono garantite da ghigliottine acustiche poste all’interno dei traversi inferiore. Tutte le ante, a battente o scorrevoli, sono dotate di maniglie in alluminio anodizzato, lucido o, a richiesta, verniciato dal design esclusivo Vetroin.



www.vetroin.it
